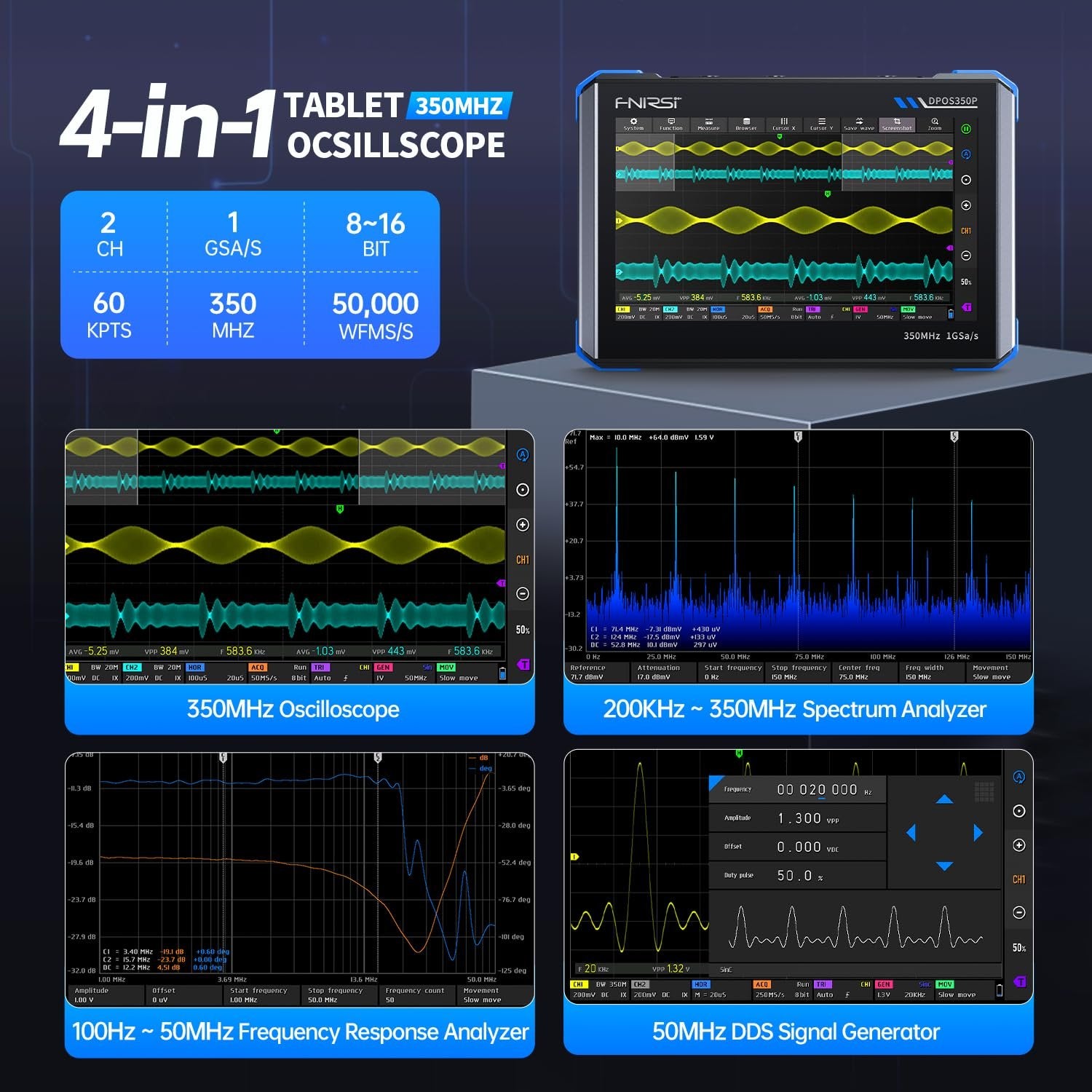

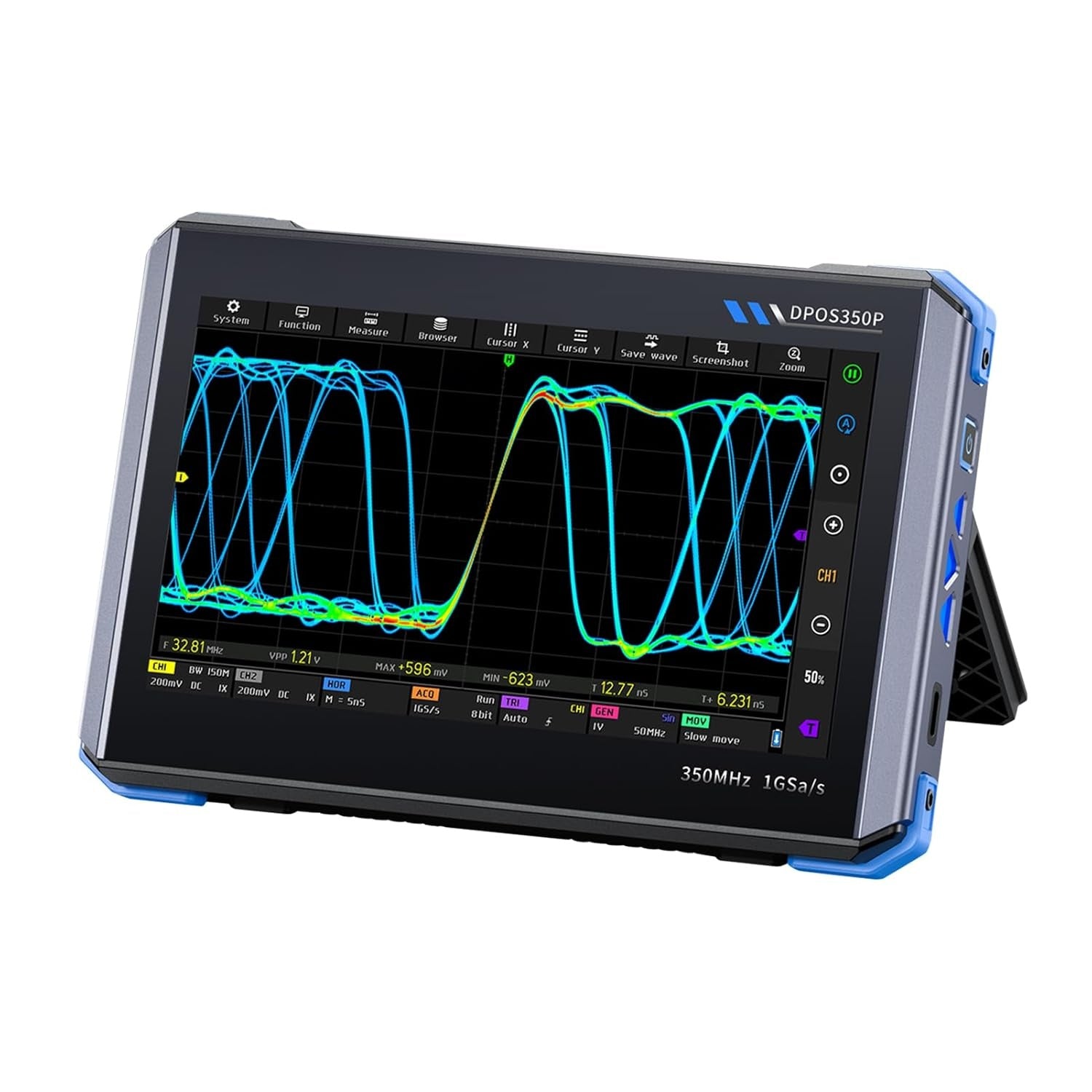

Denne FNIRSI DPOS350P er et avanceret 4-i-1 måleinstrument, der kombinerer oscilloskop, spektrumanalysator, frekvensresponsanalysator og DDS signalgenerator i en kompakt og bærbar enhed. Velegnet til både udvikling, fejlfinding, undervisning og feltarbejde.
Specifikationer
- Båndbredde: 350 MHz
- Samplehastighed: 1 GS/s
- Skærm: 7" IPS, 1024×600

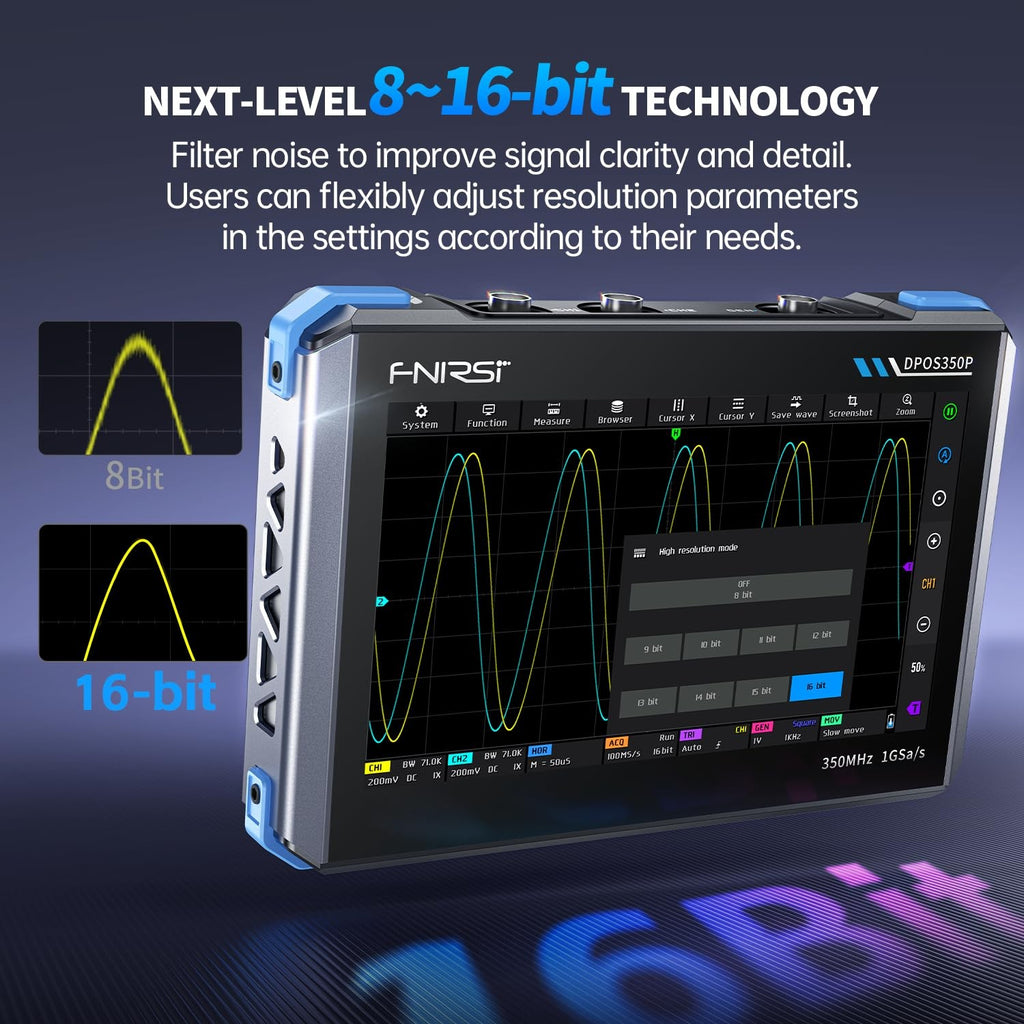

- Opløsning: 8–16 bit
- Batteri: 8000 mAh, QC 18W hurtigopladning
- Mål: 190 × 128 × 37 mm
- Vægt: 1,55 kg
Oscilloskop (350 MHz / 1 GS/s)
- 2 kanaler, 60Kpts hukommelsesdybde
- 50 000 wfms/s opdateringshastighed
- Digital fosforvisning, X-Y-tilstand og ZOOM
- 2 mV/div følsomhed, 12 automatiske målinger og markørfunktion

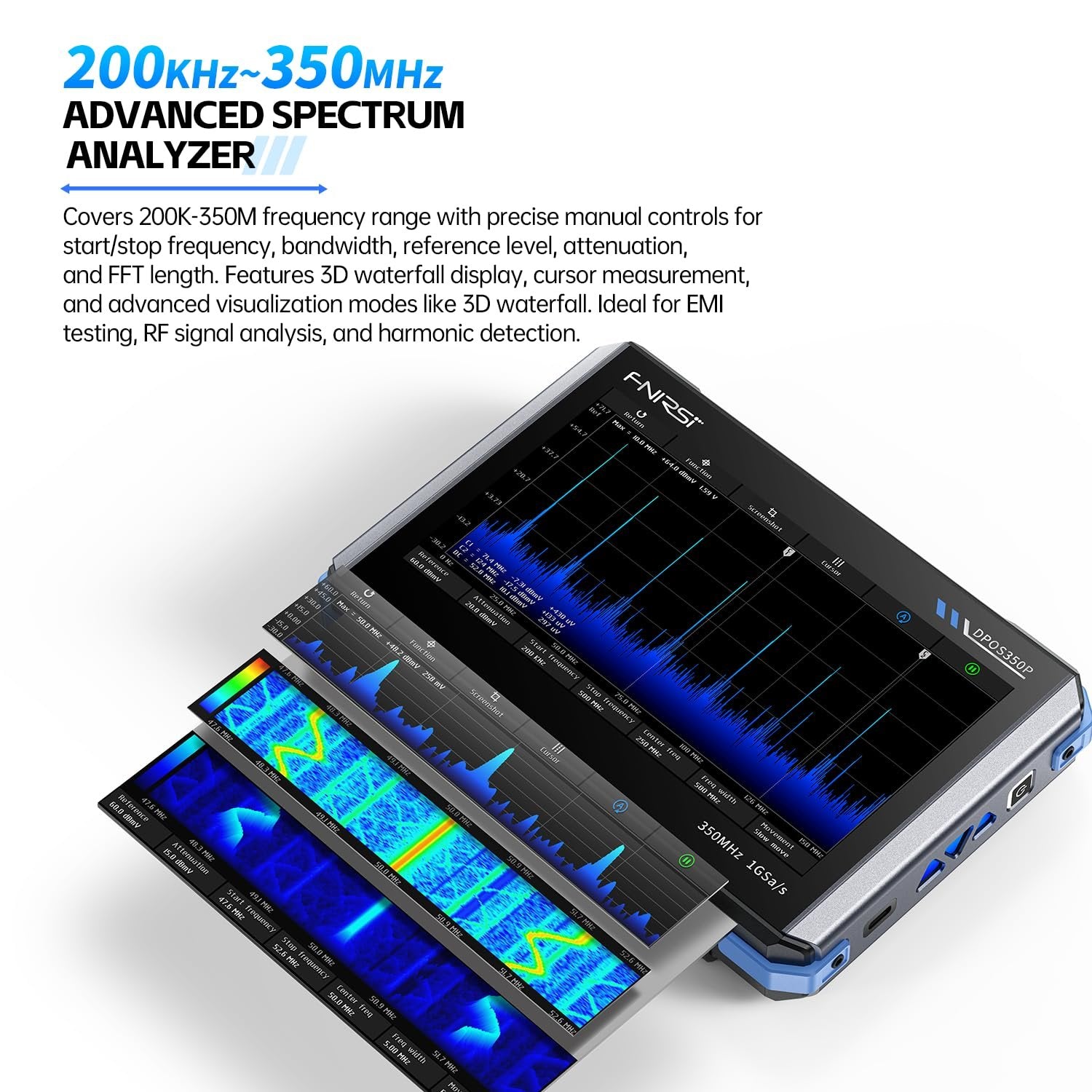

Spektrumanalysator (200 kHz – 350 MHz)
- FFT-analyse med 4K–32K FFT-længde
- Markører, cursormåling og harmonisk analyse
- Realtime visning i 2D/3D-vandfald

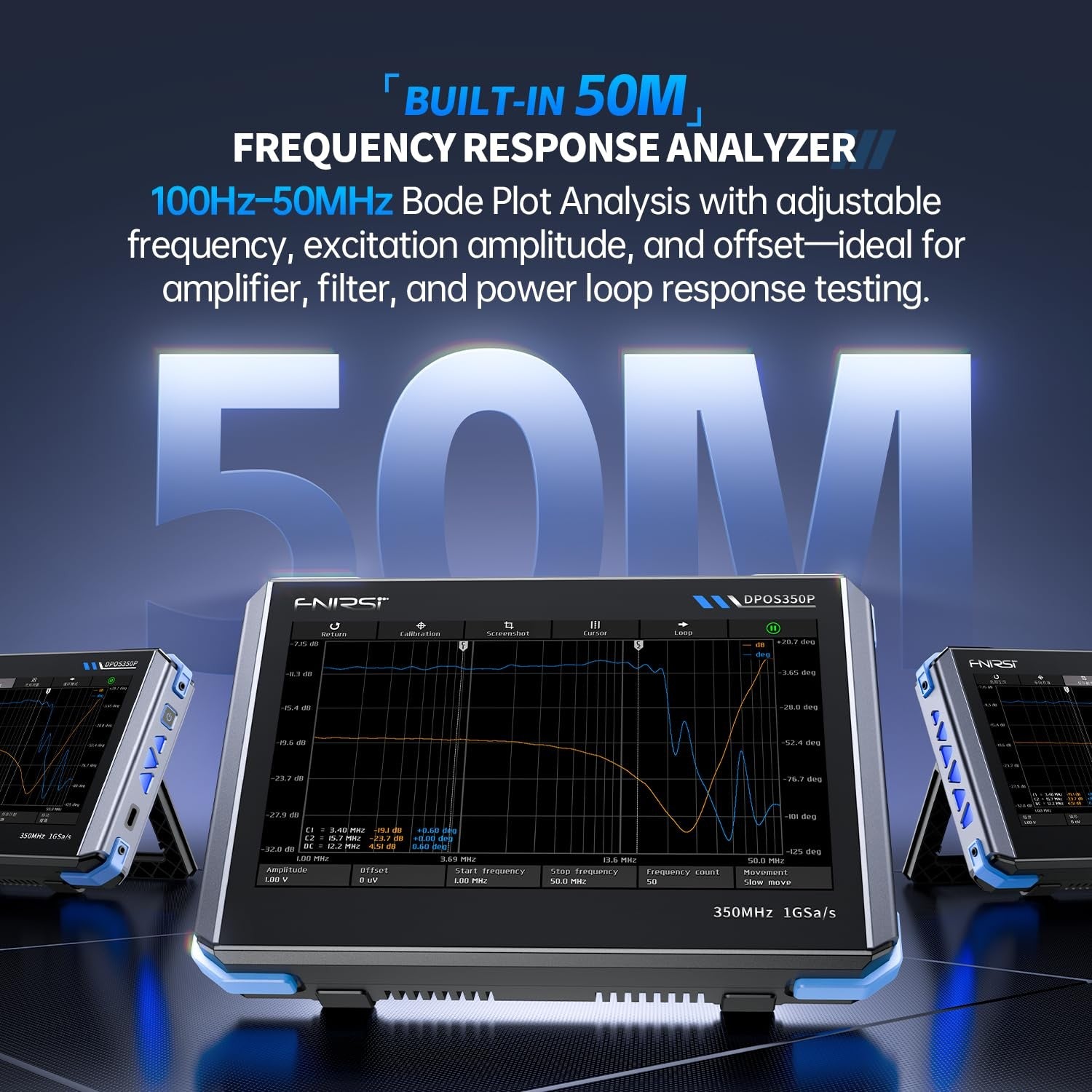

Frekvensresponsanalysator (100 Hz – 50 MHz)
- Måling af gain, fase og frekvens
- Op til 500 frekvenspunkter
- Velegnet til Bode plots, filterindstilling og stabilitetsanalyse

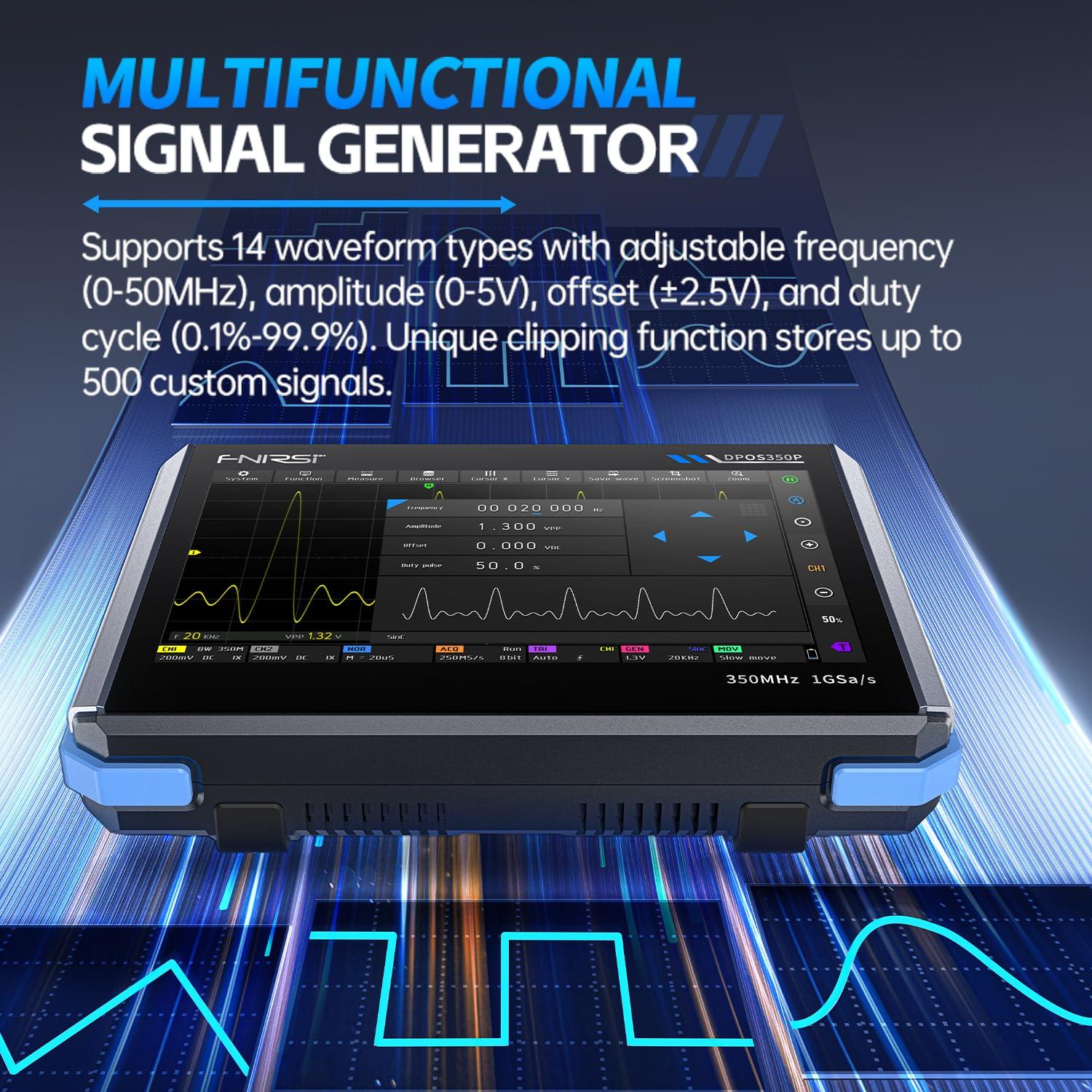

DDS Signal Generator (0–50 MHz)
- 14 standardbølgeformer + 500 tilpassede
- 1 Hz opløsning, 0–5 Vpp amplitude
- Offset -2.5 V til +2.5 V, duty cycle 0.1–99.9 %
Design og funktioner
- 7" IPS touchskærm (1024×600)
- Bærbar størrelse (A5-format) med udtrækkeligt bordstativ
- Sikkerhedsbeskyttelse op til 400 V med overspændings- og ESD-beskyttelse
- 8000 mAh batteri med QC 18W USB-C hurtigopladning (≈ 2 t)
- Dataoptagelse: op til 500 bølgeformer + 90 skærmbilleder, USB-eksport

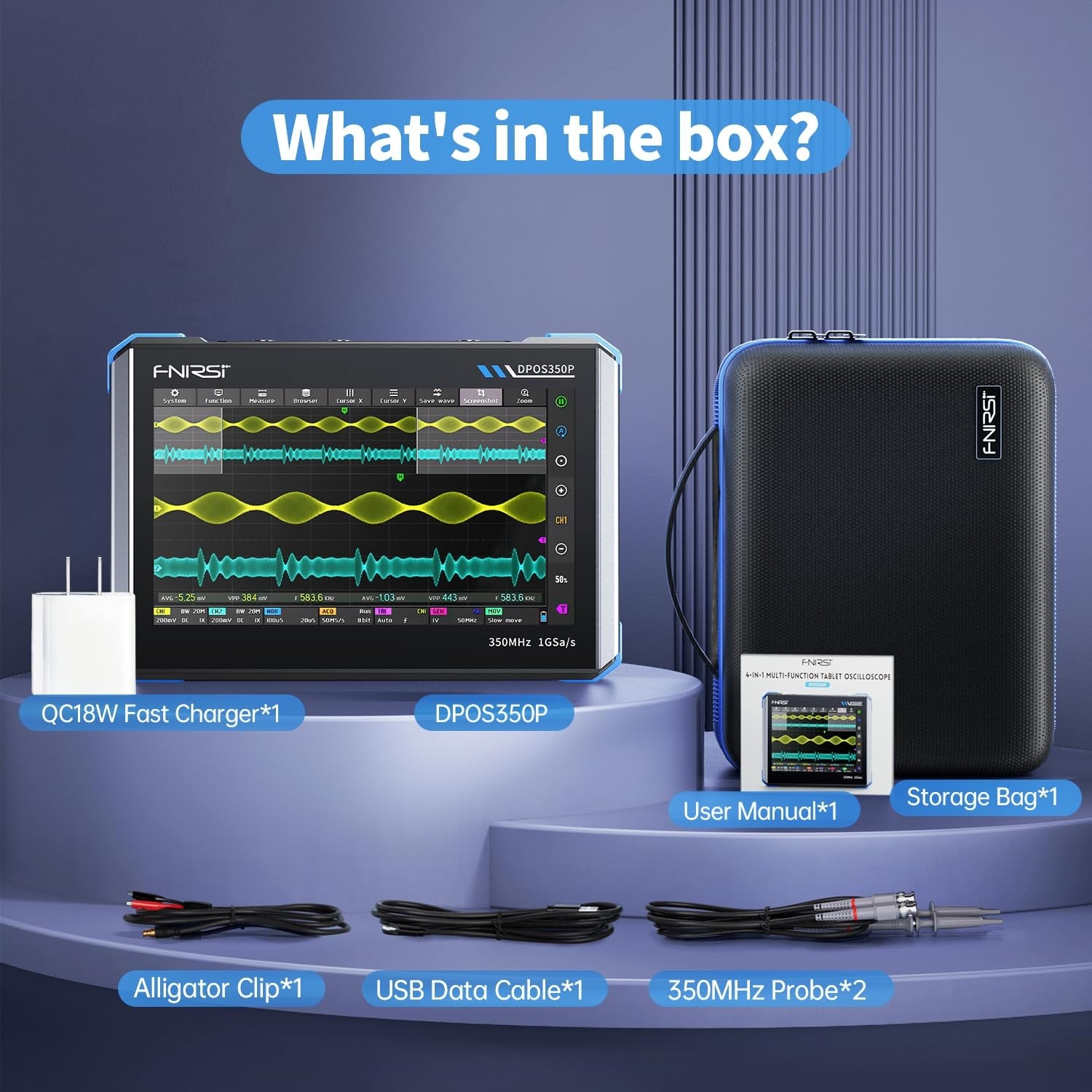

Indhold
- FNIRSI DPOS350P oscilloskop
- 2 × 350 MHz prober
- QC18W hurtigoplader (EU/US)
- USB-C kabel
- Krokodillenæb
- Opbevaringstaske
- Manual
Vigtige bemærkninger
- Kanalernes jordklemmer skal tilsluttes samme potentiale. Tilslutning til forskellige potentialer kan beskadige enheden.
- Maksimal indgangsspænding via BNC er 400 V.
- Brug altid den medfølgende QC-oplader for at undgå jordsløjfer.
- Til signaler over 100 MHz anbefales 100X eller 1000X probe.
